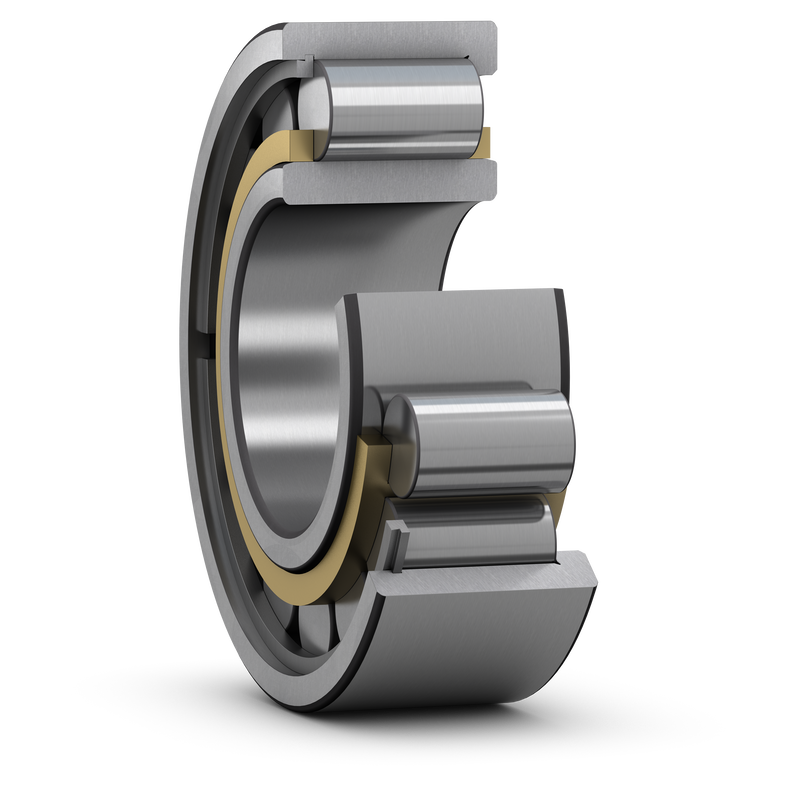

SKF轴承 NUH2320ECMH 高承载圆柱滚子轴承
SKF轴承 NUH2320ECMH 高承载圆柱滚子轴承
SKF高承载圆柱滚子轴承具有满滚子轴承的高承载能力和带保持架轴承的高速能力。 它们为以下应用而设计，如工业齿轮箱、风电机组齿轮箱和采矿设备。
此款SKF轴承是定做的。交货期可能有所不同。
| d |
100 mm
|
孔径 |
|---|---|---|
| D |
215 mm
|
外径 |
| B |
73 mm
|
宽度 |
| D1 |
≈181.1 mm
|
外圈肩部直径 |
| F |
127.5 mm
|
内圈滚道直径 |
| s |
max.2.2 mm
|
正常位置轴承套圈相对于其他套圈许可轴向位移 |
| r1,2 |
min.3 mm
|
倒角尺寸 |
| da |
min.114 mm
|
轴挡肩直径 |
|---|---|---|
| da |
max.124 mm
|
轴挡肩直径 |
| db |
min.131 mm
|
轴挡肩直径 |
| Da |
min.186 mm
|
轴承座挡肩尺寸 |
| Da |
max.199.6 mm
|
轴承座挡肩尺寸 |
| ra |
max.2.5 mm
|
倒角半径 |
| ra |
max.2.5 mm
|
倒角半径 |
SKF高承载圆柱滚子轴承 NUH2320ECMH 数据计算
| 基本额定动负荷 | C |
710 kN
|
|---|---|---|
| 基本额定静负荷 | C0 |
800 kN
|
| 疲劳负荷限值 | Pu |
91.5 kN
|
| 参考转速 |
3 200 r/min
|
|
| 极限转速 |
3 800 r/min
|
|
| 计算系数 | kr |
0.2
|
SKF高承载圆柱滚子轴承 NUH2320ECMH 质量
| 质量轴承 |
12.8 kg
|
