SKF球面滚子轴承

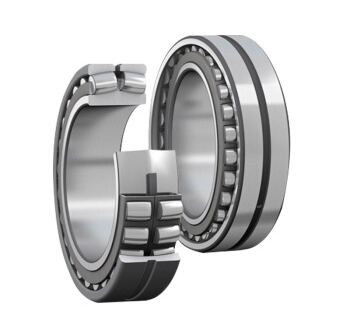

球面滚子轴承有两列对称滚子，外圈有一个共用的球面滚道，内圈有两个滚道，与轴承的垂直轴线成某一角度（图 1）。 外圈球面滚道的球心位于轴承轴上。

图 1

• 容许不对中
  球面滚子轴承和自调心球轴承或 CARB 轴承一样可自调心（图 2）。
• 高承载能力
  球面滚子轴承设计精良，除了可承受很高的径向载荷之外，还可承受作用在两个方向的重轴向载荷。
• 使用寿命长
  制造滚子时所使用的尺寸和几何公差与滚子组几乎相同。 对称的自调心滚子（图 3）沿滚子长度以及特殊轮廓提供最优载荷分布，防止滚子端出现峰值应力（图 4）。
• 低摩擦
  自导滚子使摩擦和摩擦热量维持在低水平（图 5）。 浮动导环引导未受载荷的滚子，使它们以最佳位置进入受载区域。
• 坚固耐用
  所有 SKF 球面滚子轴承都配有强力的窗式或双叉型保持架。
