瑞典SKF轴承 32004X 圆锥滚子轴承
瑞典SKF轴承 32004X 圆锥滚子轴承
![](http://www.skfzhoucheng.org.cn/wp-content/uploads/2019/09/SKF圆锥滚子轴承.jpg)
SKF圆锥滚子轴承 32004X 为单列圆锥滚子轴承。
SKF单列圆锥滚子轴承设计用于适应组合载荷,即同时作用的径向和轴向载荷。滚道的延长线交汇于轴承轴线上的同一点,以实现真实的滚动,因此在运行期间具有低的摩擦力矩。SKF圆锥滚子轴承的轴向载荷能力随着接触角 α 的增大而增加。接触角的大小,通常在10°和30°之间,角度的大小与计算系数 e 有关: e值越大,接触角越大。
![](http://www.skfzhoucheng.org.cn/wp-content/uploads/2019/09/SKF单列圆锥滚子轴承-30304-尺寸图.jpg)
d | 20 | mm | |
D | 42 | mm | |
T | 15 | mm | |
d1 | ≈ | 32.1 | mm |
B | 15 | mm | |
C | 12 | mm | |
r1,2 | min. | 0.6 | mm |
r3,4 | min. | 0.6 | mm |
a | 10.184 | mm |

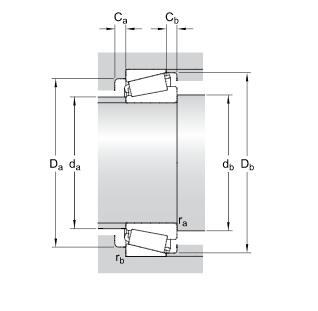

![](http://www.skfzhoucheng.org.cn/wp-content/uploads/2019/09/SKF单列圆锥滚子轴承-30304-挡肩尺寸图.jpg)
SKF圆锥滚子轴承 32004X 数据计算
基本额定动载荷 | C | 29.7 | kN | |
基本额定静载荷 | C0 | 27 | kN | |
疲劳载荷极限 | Pu | 2.65 | kN | |
参考转速 | 13000 | r/min | ||
极限转速 | 16000 | r/min | ||
计算系数 | e | 0.37 | ||
计算系数 | Y | 1.6 | ||
计算系数 | Y0 | 0.9 |
SKF圆锥滚子轴承 32004X 质量
质量轴承 | 0.098 | kg |
